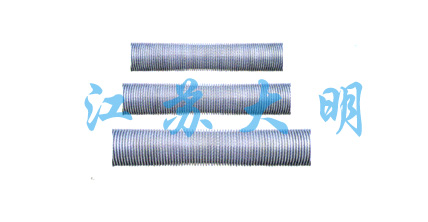

1、不銹鋼波紋管簡介

2、不銹鋼波紋管型號：本廠生產DN32-DN8000,

                                                                    壓力級別：0.1MPa-2.5MPa。

                                                                    連接方式：①法蘭連接式 ②接管連接式

                                                                    軸向補償量：18mm-400mm。

3、補償器的結構特點

        補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類補償器結構簡單，價格低，因而優先選用。

4、不銹鋼波紋管補償器的補償特點

       該主要永遠補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，便一般不應用它來補償角位移。

5、不銹鋼波紋管補償器安裝使用注意事項

      現場安裝完后，拆除拉桿。

6、不銹鋼波紋管補償器對支座作用力的計算

         內壓推力：F=100·P·A          軸向彈力：Fx=Kx·(f·K)

         橫向彈力：Fy=Ky·Y                彎        矩：My=Fy·L

         彎        矩：Mθ=Kθ·θ                   合成彎矩：M=My+Mθ

 式中：Fx：軸向剛度N/mm               X:軸向?qū)嶋H移量mm

             Fy:橫向剛度N/mm                  Y:橫向?qū)嶋H位移量mm

            Kθ:角向剛度N·m/度             θ：角向?qū)嶋H位移量（度）

             P：工作壓力Mpa                    A:波紋管有效面積cm2(查樣本)

             L:補償器中點至支座的距離m
