不銹鋼波紋管中的金屬波紋管選型五要素：

　　一：尺寸，軟管公稱通經，接頭型式及尺寸，軟管長度。

　　二：壓力，軟管實際工作壓力，選用的公稱壓力PN≥工作壓力P。

　　三：介質，軟管中所輸入的介質的化學屬性，按耐腐蝕性能表，決定軟管各零件的材質。

　　四：溫度，軟管內介質的工作溫度及范圍，軟管工作時的環境溫度。高溫時，需按溫度修正系數，確定工作溫度下允許的大壓力，以確定選用正確的壓力等級。

　　五：狀態，按軟管使用時的狀態，參照軟管正確的安裝方式、軟管各種運動狀態的長度計算及軟管小彎曲半徑等因素，正確選取軟管長度，并正確安裝。

　　金屬軟管的金屬波紋管說明：

　　1：工作壓力PN≥工作壓力P，PN值符合標準壓力等級，此時標示的值為標準壓力值（單位MPa）的10倍。

　　2：兩端接頭的主要尺寸可在接頭代號后用括號注明，當兩端為法蘭聯結，可在代號后用括號注明法蘭標準號，不銹鋼波紋管,金屬軟管,不銹鋼補償器在標準號后面加注B時標示材質為不銹鋼，不注時表示材質為碳鋼，當兩端為螺紋聯接，可在接頭代號后用括號注明螺紋的具體代號及尺寸。

　　3：軟管的各種部件材質：管體0Cr18Ni9（SUS304），網套ICr18Ni9Ti,接管、球頭或喇叭口為不銹鋼，活套螺母為碳鋼。有不同要求時，請?jiān)谟嗁?gòu)合同中注明。

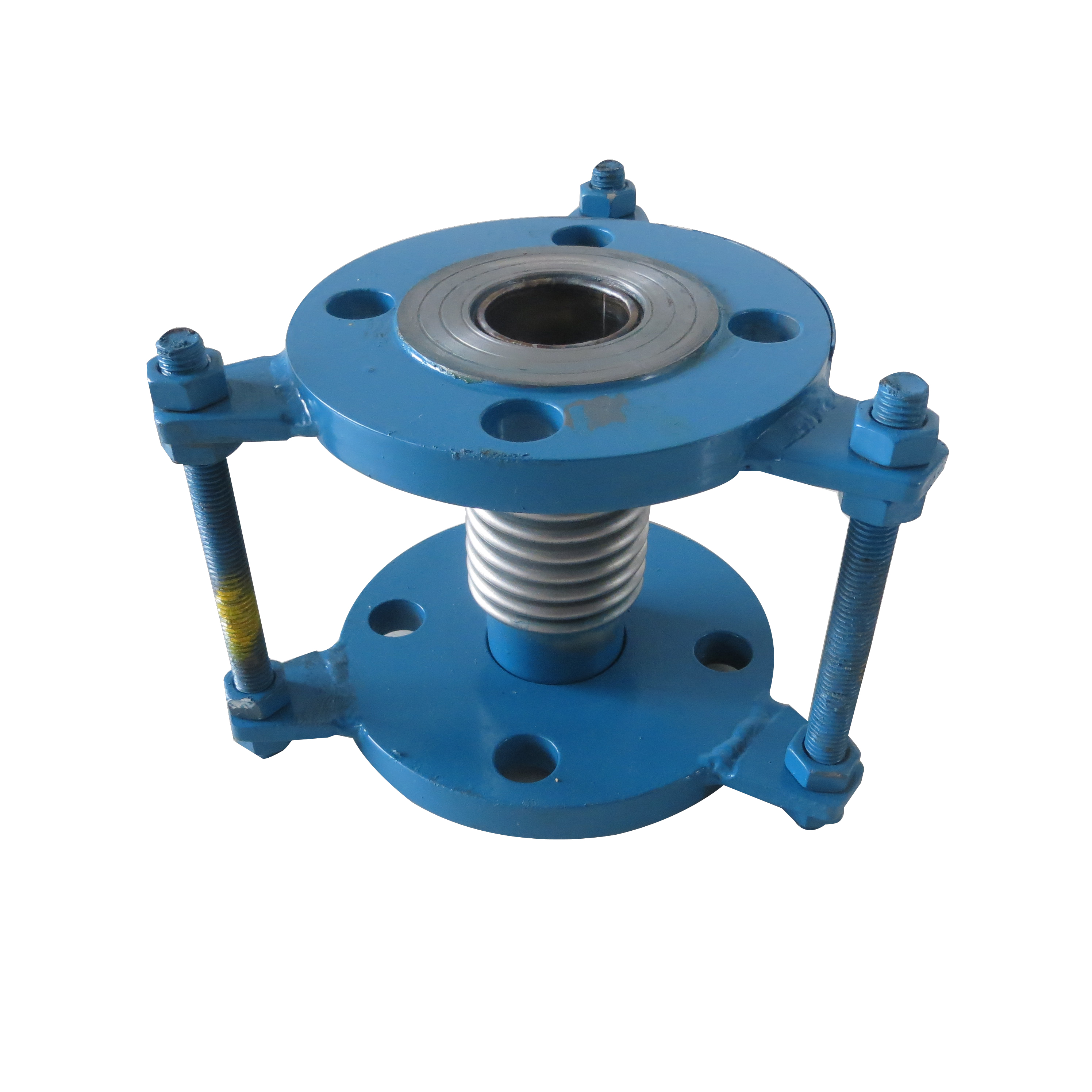

　　不銹鋼補償器舉例子說明：

　　例一：XHJRD-16/150X2000--F5+F6（JB/T 81~1994/83~1994）

　　表示此軟管為鋼帶網套；公稱壓力為1.6MPa;公稱通徑為DN=150mm；軟管管長為2000mm。軟管一端為JB/T81的平焊法蘭，另一端為JB/T83的松套法蘭，法蘭材質均為碳鋼，其它為不銹鋼。

　　例二：XHJR-100/10x1200-SL11（M）（M20x1.5）+SL10（M）（M20x1.5）表示此軟管為鋼絲網套；公稱壓力為10MPa;公稱通徑為10mm;軟管總長為1200mm，軟管一端為活套螺母（M20x1.5）球面接頭。另一端為60內錐面外螺紋（M20x1.5）接頭，活套螺母為碳鋼，其它均為不銹鋼。

波紋管補償器的高溫疲勞壽命研究?　

在高溫環境中，構件的疲勞規律比較復雜，常溫環境下得出的疲勞規律不能直接應用于高溫下的情況，壽命估算的問題也大有不同。一般認為，當合金的工作溫度與合金熔點的比值大于0.5時，這時認為構件處于高溫工作狀態，構件的蠕變現象就不可忽略。所以高溫疲勞研究的是疲勞和蠕變共同作用下的材料力學行為。在高溫下的循環載荷就往往會導致蠕變—疲勞斷裂，這種破壞行為是一個與時間有關的變形機制。在這種機制下，構件的斷裂形式由穿晶斷裂（常溫低周疲勞的特征）變成了沿晶斷裂。沿晶斷裂是蠕變斷裂的一個重要特征，它是由晶間空穴生長和互連形成的。

　　當波紋管補償器的實際工作溫度高于材料的蠕變溫度時，波紋管補償器將受到蠕變與疲勞的相互作用，疲勞壽命明顯降低，而且與載荷作用時間有關。

　　ASME B31.3規范、ASME BPVCⅧ—1和EJMA標準三者都未給出處于材料蠕變溫度范圍內的波紋管補償器設計。

　　為了研究金屬波紋管補償器的疲勞壽命和蠕變—疲勞的相互影響，以及尋求一種高溫運行的波紋管壽命的預測方法，同時為波紋管分析設計提供數據，S.yamamoto對名義內徑為φ300mm和φ1100mm的兩種波紋管進行了高溫下的疲勞和蠕變—疲勞試驗。試驗結果表明，試驗中的波紋管補償器不存在尺寸效應，同時由于保持時間效應引起波紋管疲勞壽命的明顯降低，因此在設計規定中必須考慮蠕變—疲勞的相互影響。

　　H.Abe等通過在雙層波紋管補償器上測得的應變，按八面體剪切理論導出當量應變來估算疲勞強度。通過對316不銹鋼制成的波紋管補償器進行高溫疲勞試驗后斷裂表面的觀測，計算了波紋管補償器疲勞裂紋增長速率。

　　K.Kobatake通過在900℃下反復壓縮試驗和非彈性有限元分析研究了用鎳基超耐熱不銹鋼材料制成的固溶態U形波紋管在三種載荷模式下的高溫疲勞壽命，對其中一種載荷模式下的試驗數據進行整理得到塑性應變范圍與破壞循環次數的關系，分析所得，高溫條件下的疲勞壽命要比常溫條件下低得多。
